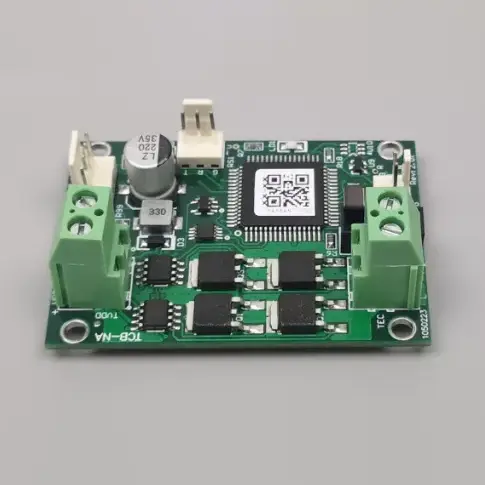

X-Meritan मानक कूलर आपूर्तिकर्ताको लागि एक पेशेवर चीन गुणस्तर TCB-NA तापमान नियन्त्रक हो। उच्च लागत-प्रदर्शन र विश्वसनीयताको लागि डिजाइन गरिएको, उच्च परिशुद्धता TCB-NA तापमान नियन्त्रक बोर्ड लेजर डायोडहरू र विभिन्न स्मार्ट घरेलु उपकरणहरू स्थिर गर्नको लागि एक आदर्श समाधान हो। चीनमा हाम्रो स्थापित उत्पादन विशेषज्ञताको लाभ उठाएर, X-Meritan ले विश्वव्यापी साझेदारहरूलाई तापक्रम नियन्त्रणको लागि टिकाऊ TCB-NA सेमिकन्डक्टर कूलर बोर्ड प्रदान गर्दछ जसले पहुँचयोग्य मूल्य निर्धारणको साथ कार्यात्मक बहुमुखी प्रतिभालाई सन्तुलनमा राख्छ।
X-Meritan द्वारा चीन आपूर्तिकर्ताको रूपमा उत्पादित मानक कूलरहरूको लागि TCB-NA तापमान नियन्त्रक एक बहुमुखी थर्मल व्यवस्थापन मोड्युल हो जुन सामान्य औद्योगिक र व्यावसायिक शीतलन आवश्यकताहरूको लागि ईन्जिनियर गरिएको छ। मानक कूलरहरूको लागि यो TCB-NA तापक्रम नियन्त्रकले तताउने र शीतलन मोडहरू बीच निर्बाध ट्रान्जिसनको लागि अनुमति दिँदै द्विदिशात्मक नियन्त्रण वास्तुकला मार्फत सटीक नियमनलाई सुविधा दिन्छ। एक विश्वसनीय समाधान साझेदारको रूपमा, X-Meritan ले यस श्रृंखलालाई मानक पावर आपूर्तिहरूसँग प्रभावकारी रूपमा काम गर्न अनुकूलित गरेको छ, प्रयोगकर्ता-अनुकूल ASCII सिरियल इन्टरफेस प्रदान गर्दै जसले अवस्थित हार्डवेयर इकोसिस्टमहरूमा सीधा एकीकरण सुनिश्चित गर्दछ।
|
प्यारामिटर |
निर्दिष्टीकरण |
|
बोर्ड आपूर्ति भोल्टेज |
4.5–27V (TEC भोल्टेज मिल्नु पर्छ) |
|
TEC भोल्टेज |
5V–27V (≥ आपूर्ति भोल्टेज हुनुपर्छ) |
|
TEC वर्तमान |
0-10A |
|
तापमान सेन्सर |
10K NTC (पूर्वनिर्धारित B मान: 3950; वास्तविक B मान असीमित छ - केवल पूर्ण तापक्रमलाई असर गर्छ, सटीकतालाई नियन्त्रण गर्दैन) |
|
तापमान नियन्त्रण शुद्धता |
±0.1°C |
|
तापमान शुद्धता सेट गर्नुहोस् |
±0.1°C |
|
तापमान मापन दायरा |
-३०°C देखि +१४७°C |
|
नियन्त्रण तापमान दायरा |
-20°C देखि +100°C |
|
पूर्वनिर्धारित कारखाना सेट तापमान। |
25 डिग्री सेल्सियस (अनुरोधमा अनुकूलन) |
|
आयाम (L × W × H) |
60mm × 42mm × 26.5mm (बोर्ड माथि 22mm, 1.5mm PCB मोटाई, पिन ≤3mm तल) |
द्विदिश थर्मल व्यवस्थापन
TEC प्यारामिटरहरूको लचिलो कन्फिगरेसनको साथ ताप र कूलिङ मोडहरू दुवैलाई समर्थन गर्दछ, यसले परिवेश अवस्था र लक्षित तापक्रमहरूको विस्तृत दायरामा अनुकूलनीय बनाउँछ।
मानकीकृत सीरियल संचार
तापक्रम सेटिङ्हरू र वास्तविक-समय निगरानी सजिलैसँग मानक ASCII प्रोटोकल मार्फत व्यवस्थित गरिन्छ, द्रुत तैनातीका लागि Windows HyperTerminal जस्ता सामान्य सिरियल उपकरणहरूसँग उपयुक्त।
व्यापक सिग्नल इन्टरफेस
अलार्म संकेतहरू र "तयार" स्थितिको लागि समर्पित आउटपुटहरू समावेश गर्दछ, TEC बन्दको लागि नियन्त्रण इनपुटको साथमा, समग्र प्रणालीको सुरक्षा र स्वचालन क्षमता बढाउँदै।
स्थिर ON/OFF नियमन
लेजर डायोडहरू र प्रयोगशाला उपकरणहरू जस्ता संवेदनशील कम्पोनेन्टहरूका लागि लगातार थर्मल वातावरण प्रदान गर्दै, विश्वसनीय तापक्रम मर्मत सुनिश्चित गर्न प्रमाणित नियन्त्रण विधि प्रयोग गर्दछ।
उच्च लागत-प्रदर्शन अनुपात
ठूला-ठूला औद्योगिक अनुप्रयोगहरू र स्मार्ट उपकरण निर्माणको लागि आर्थिक रूपमा व्यवहार्य विकल्प रहँदा आवश्यक उच्च-परिशुद्धता नियन्त्रण सुविधाहरू प्रदान गर्न इन्जिनियर गरिएको।
मानक कूलरहरूको लागि TCB-NA तापक्रम नियन्त्रकले मानक थर्मोइलेक्ट्रिक कूलरहरूका लागि तयार पारिएको सीधा तर प्रभावकारी ON/OFF नियन्त्रण तर्क प्रयोग गरेर सञ्चालन गर्दछ। प्रणालीले जडान गरिएको सेन्सर मार्फत तापक्रम निगरानी गर्छ र यसको आन्तरिक प्रोसेसर मार्फत प्रयोगकर्ता-परिभाषित सेटपोइन्टसँग तुलना गर्छ। यस विचलनको आधारमा, नियन्त्रकले द्विदिशात्मक रूपमा TEC मा पावर प्रवाह प्रबन्ध गर्दछ, आवश्यकता अनुसार ताप र कूलिंग बीच स्विच गर्न वर्तमानलाई उल्टाउँछ। यद्यपि यो मोडेलले मानक अनुप्रयोगहरूको लागि बलियो स्थिरता प्रदान गर्दछ, यो सरलताको लागि डिजाइन गरिएको हो, जसले आउटपुट भोल्टेजलाई सिधै इनपुट आपूर्तिलाई पछ्याउन अनुमति दिन्छ ताकि शीतलन तत्वहरूमा पावर डेलिभरी अधिकतम गर्न सकिन्छ।
प्रश्न: TCB-NA को लागि आपूर्ति भोल्टेजको सन्दर्भमा महत्वपूर्ण विचारहरू के हुन्?
A: हाम्रो उन्नत NE वा NC श्रृंखलाको विपरीत, मानक कूलरहरूको लागि TCB-NA तापक्रम नियन्त्रकले आन्तरिक आउटपुट भोल्टेज सीमित गर्ने सुविधा गर्दैन। त्यसकारण, तपाईंले कम्पोनेन्ट ओभरलोड रोक्नको लागि आपूर्ति भोल्टेज तपाईंको TEC को मूल्याङ्कन भोल्टेज भन्दा कम वा बराबर छ भनेर सुनिश्चित गर्नुपर्छ।
प्रश्न: TCB-NA ले प्रणालीको शक्ति स्थिरतालाई कसरी प्रभाव पार्छ?
A: यस नियन्त्रकले प्रयोग गरेको स्विचिङ विधिले जडान भएको स्विचिङ पावर सप्लाईको लहर बढाउन सक्छ। यदि तपाइँको प्रणालीले विद्युत चुम्बकीय हस्तक्षेपको लागि संवेदनशील अन्य बोर्डहरू समावेश गर्दछ भने, हामी डेटा अखण्डता र बोर्ड स्थिरता कायम गर्न TCB-NA लाई छुट्टै पावर गर्न सिफारिस गर्छौं।
प्रश्न: मैले TCB-NE मोडेलमा TCB-NA कहिले रोज्नुपर्छ?
A: मानक कूलरहरूको लागि TCB-NA तापमान नियन्त्रक अनुप्रयोगहरूको लागि उपयुक्त छ जहाँ लागत-दक्षता र मानक शुद्धता प्राथमिकताहरू छन्। यदि तपाईंको परियोजनालाई अधिकतम ऊर्जा दक्षता वा धेरै उच्च तापक्रम रिजोल्युसन चाहिन्छ भने, हामी TCB-NE श्रृंखलामा स्तरवृद्धि गर्न सुझाव दिन्छौं।
1. धेरै वितरकहरू भन्दा फरक, X-Meritan ले चीनमा आफ्नै समर्पित कारखाना सञ्चालन गर्दछ, जसले हामीलाई सम्पूर्ण उत्पादन प्रक्रियाको प्रत्यक्ष निरीक्षण गर्न अनुमति दिन्छ - PCB असेंबलीदेखि प्रत्येक TCB-NA इकाईको अन्तिम क्यालिब्रेसनसम्म।
2. थर्मल व्यवस्थापन क्षेत्रमा धेरै अनुभवी अनुभवको साथ, हामीले हाम्रा नियन्त्रकहरूलाई लेजर डायोड र मेडिकल इन्स्ट्रुमेन्टेसन उद्योगहरूको वास्तविक-विश्व प्रतिक्रियाको आधारमा अनुकूलित गरेका छौं, दीर्घकालीन स्थायित्वलाई प्राथमिकता दिने हार्डवेयर डिजाइन सुनिश्चित गर्दै।
3. जब तपाईं हामीसँग परामर्श गर्नुहुन्छ, तपाईंले हार्डवेयर डिजाइन गर्ने इन्जिनियरहरूसँग सीधै कुरा गर्नुहुन्छ। हामी TEC ओभरलोडको जोखिमलाई रोक्नको लागि पावर रिपल व्यवस्थापन र भोल्टेज मिलानमा सटीक प्राविधिक मार्गदर्शन प्रदान गर्दछौं।
4. एक पेशेवर विदेशी रसद टोली प्रबन्ध गरेर र मानक कम्पोनेन्टहरूको स्थिर सूची कायम गरेर, हामी प्रभावकारी रूपमा खरीद चक्र छोटो पार्छौं र परम्परागत अन्तर्राष्ट्रिय खुद्रा विक्रेताहरू भन्दा बढी प्रतिस्पर्धी मूल्य प्रस्ताव गर्दछौं।
5. हाम्रा उत्पादनहरू कठोर औद्योगिक मापदण्डहरू अन्तर्गत निर्माण गरिएका छन्, यो सुनिश्चित गर्दै कि मानक कूलरहरूको लागि TCB-NA तापमान नियन्त्रकले जटिल प्रणाली एकीकरणको लागि आवश्यक इलेक्ट्रोम्याग्नेटिक कम्प्याटिबिलिटी (EMC) आवश्यकताहरू निरन्तर पूरा गर्दछ।
