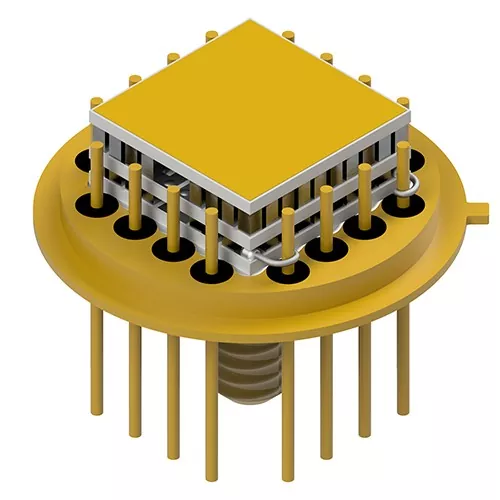

माइक्रो-थर्मोइलेक्ट्रिक कूलरहरूको साथ असेंबलीहरूकम्प्याक्ट, सटीक, र भरपर्दो तापक्रम व्यवस्थापन आवश्यक पर्ने उद्योगहरूको लागि महत्वपूर्ण समाधान भएको छ। इन्फ्रारेड डिटेक्टरहरू र लेजर प्रणालीहरूदेखि मेडिकल इमेजिङ उपकरण र औद्योगिक सेन्सरहरूमा, यी कूलिङ एसेम्बलीहरूले प्रणालीको कार्यसम्पादनमा सुधार र परिचालन आयु विस्तार गर्दा तापमान-संवेदनशील कम्पोनेन्टहरूलाई स्थिर गर्न मद्दत गर्दछ।
यस लेखले माइक्रो-थर्मोइलेक्ट्रिक कूलिङ एसेम्ब्लीहरूले कसरी काम गर्छ, तिनीहरूका फाइदाहरू, साझा उद्योग अनुप्रयोगहरू, मुख्य डिजाइन विचारहरू, सामग्री चयन, थर्मल चुनौतीहरू, र भविष्यको विकास प्रवृतिहरू वर्णन गर्दछ। यसले ईन्जिनियरहरू, OEM खरीददारहरू, र भरपर्दो थर्मल व्यवस्थापन समाधानहरू खोज्ने प्रणाली डिजाइनरहरूको लागि व्यावहारिक मार्गदर्शन पनि प्रदान गर्दछ।
माइक्रो-थर्मोइलेक्ट्रिक कूलरहरू भएका एसेम्ब्लीहरू उच्च संवेदनशील इलेक्ट्रोनिक र अप्टिकल कम्पोनेन्टहरूको तापक्रम ठीकसँग नियन्त्रण गर्न डिजाइन गरिएको कम्प्याक्ट थर्मल व्यवस्थापन प्रणालीहरू हुन्। यी एसेम्बलीहरूले सामान्यतया माइक्रो थर्मोइलेक्ट्रिक मोड्युलहरू, ताप सिङ्कहरू, सेन्सरहरू, थर्मल इन्टरफेस सामग्रीहरू, र इलेक्ट्रोनिक नियन्त्रण सर्किटरीलाई एकल कम्प्याक्ट प्याकेजमा एकीकृत गर्छन्।
कम्प्रेसर र रेफ्रिजरेन्टहरूमा भर पर्ने परम्परागत प्रशीतन प्रणालीहरूको विपरीत, थर्मोइलेक्ट्रिक कूलरहरूले सेमीकन्डक्टर सामग्रीहरू मार्फत विद्युतीय प्रवाह प्रवाह गर्दा यन्त्रको एक छेउबाट अर्कोमा तातो स्थानान्तरण गर्न पेल्टियर प्रभाव प्रयोग गर्दछ।
माइक्रो-थर्मोइलेक्ट्रिक कूलिंग असेंबलीहरू विशेष गरी अनुप्रयोगहरूमा मूल्यवान हुन्छन् जहाँ:
यी प्रणालीहरू सामान्यतया इन्फ्रारेड सेन्सरहरू, लेजर डायोडहरू, CCD क्यामेराहरू, बायोमेडिकल उपकरणहरू, एयरोस्पेस डिटेक्टरहरू, र अप्टिकल सञ्चार उपकरणहरूमा एकीकृत हुन्छन्।
माइक्रो-थर्मोइलेक्ट्रिक कूलरहरू पछाडिको मूल सञ्चालन सिद्धान्त थर्मोइलेक्ट्रिक प्रभाव हो। जब प्रत्यक्ष प्रवाह अर्धचालक जंक्शनहरू मार्फत जान्छ, गर्मी एक तर्फ अवशोषित हुन्छ र विपरीत तर्फ छोडिन्छ।
चिसो पक्षले लक्ष्य कम्पोनेन्टलाई चिसो बनाउँछ, जबकि तातो पक्षले तातो सिङ्क वा थर्मल स्प्रेडर मार्फत तातो फैलाउँछ।
| कम्पोनेन्ट | कार्य |
|---|---|
| थर्मोइलेक्ट्रिक मोड्युल | विद्युतीय प्रवाह प्रयोग गरेर गर्मी स्थानान्तरण गर्दछ |
| तातो सिंक | तातो पक्षबाट तातो नष्ट गर्दछ |
| तापमान सेन्सर | प्रणाली तापमान निगरानी |
| नियन्त्रक सर्किट | शीतलन कार्यसम्पादन नियमन गर्दछ |
| थर्मल इन्टरफेस सामाग्री | गर्मी स्थानान्तरण दक्षता सुधार गर्दछ |
किनभने शीतलन प्रतिक्रिया विद्युतीय रूपमा नियन्त्रित छ, यी सम्मेलनहरूले डिग्री सेल्सियसको अंश भित्र अत्यन्त सटीक तापमान नियमन प्राप्त गर्न सक्छन्।
माइक्रो-थर्मोइलेक्ट्रिक कूलिंग एसेम्बलीहरूले धेरै फाइदाहरू प्रदान गर्दछ जुन परम्परागत शीतलन विधिहरूले अक्सर हासिल गर्न सक्दैन।
माइक्रो TEC एसेम्ब्लीहरू धेरै कम्प्याक्ट हुन्छन्, जसले तिनीहरूलाई पोर्टेबल इलेक्ट्रोनिक्स, मिनिएचराइज्ड सेन्सरहरू, र ठाउँ-प्रतिबन्धित उपकरणहरूको लागि उपयुक्त बनाउँछ।
यी सभाहरूले अत्यधिक स्थिर तापमान नियमन प्रदान गर्दछ, जुन डिटेक्टर शुद्धता र अप्टिकल स्थिरताको लागि आवश्यक छ।
कम्प्रेसर वा मेकानिकल कम्पोनेन्टहरूको अनुपस्थितिले कम्पन, आवाज, र मर्मत आवश्यकताहरू कम गर्दछ।
माइक्रो थर्मोइलेक्ट्रिक प्रणालीहरूले गतिशील परिचालन अवस्थाहरूमा आधारित तापक्रम द्रुत रूपमा समायोजन गर्न सक्छ।
थप लाभहरूमा सुधारिएको प्रणालीको आयु, कम मर्मत लागत, कम प्रदूषण जोखिम, र कठोर वातावरणीय परिस्थितिहरूमा भरपर्दो सञ्चालन समावेश छ।
माइक्रो-थर्मोइलेक्ट्रिक कूलरहरू भएका एसेम्ब्लीहरू थर्मल परिशुद्धता र स्थिर सञ्चालन अवस्थाहरूमा निर्भर हुने उद्योगहरूमा व्यापक रूपमा प्रयोग गरिन्छ।
| उद्योग | सामान्य अनुप्रयोगहरू |
|---|---|
| चिकित्सा उपकरण | पीसीआर प्रणाली, इमेजिङ डिटेक्टर, बायोसेन्सर |
| फोटोनिक्स | लेजर डायोड, अप्टिकल ट्रान्सीभर |
| रक्षा र एयरोस्पेस | इन्फ्रारेड इमेजिङ, रात दृष्टि प्रणाली |
| वैज्ञानिक अनुसन्धान | सटीक डिटेक्टरहरू र विश्लेषणात्मक उपकरणहरू |
| दूरसंचार | फाइबर अप्टिक ट्रान्समिशन मोड्युलहरू |
| औद्योगिक स्वचालन | उच्च सटीकता सेन्सर र निरीक्षण प्रणाली |
लघु इलेक्ट्रोनिक्स र उन्नत अप्टिकल प्रणालीहरूको बढ्दो मागले विश्वव्यापी रूपमा थर्मोइलेक्ट्रिक कूलिंग एसेम्ब्लीहरूको द्रुत रूपमा अपनाउन जारी राख्छ।
एक उच्च-प्रदर्शन थर्मोइलेक्ट्रिक कूलिंग एसेम्बलीले धेरै इन्जिनियर गरिएका तत्वहरूलाई एकीकृत समाधानमा जोड्छ।
समग्र एसेम्बली डिजाइनले शीतलन दक्षता, थर्मल प्रतिरोध, विद्युत उर्जा खपत, र भौतिक आकार सीमाहरू सन्तुलनमा राख्नु पर्छ।
सावधान प्रणाली एकीकरणले थर्मल चुहावट, संक्षेपण, र प्रदर्शन अस्थिरताबाट बच्न मद्दत गर्दछ।
सही माइक्रो-थर्मोइलेक्ट्रिक कूलिङ असेंबली चयन गर्न धेरै थर्मल र परिचालन कारकहरू मूल्याङ्कन गर्न आवश्यक छ।
इन्जिनियरहरूले ध्यानपूर्वक मूल्याङ्कन गर्नुपर्छ:
अनुचित चयनले अपर्याप्त शीतलन, थर्मल अस्थिरता, संक्षेपण क्षति, वा अत्यधिक बिजुली खपत निम्त्याउन सक्छ।
अत्यधिक संवेदनशील डिटेक्टर अनुप्रयोगहरूको लागि, अनुकूलन-डिजाइन गरिएका असेंबलीहरूले प्रायः मानक अफ-द-शेल्फ मोड्युलहरू भन्दा राम्रो प्रदर्शन प्रदान गर्दछ किनभने तिनीहरू थर्मल मार्गहरू अनुकूलन गर्छन् र मेकानिकल तनावलाई कम गर्छन्।
यद्यपि माइक्रो-थर्मोइलेक्ट्रिक असेंबलीहरूले असाधारण सटीकता प्रदान गर्दछ, धेरै इन्जिनियरिङ चुनौतीहरूलाई सम्बोधन गर्न आवश्यक छ।
जब तापक्रम परिवेशको ओस बिन्दु स्तर भन्दा तल झर्छ, ओसिलो संक्षेपण हुन सक्छ र सम्भावित रूपमा संवेदनशील इलेक्ट्रोनिक्सलाई क्षति पुर्याउन सक्छ।
तातो पक्षबाट गर्मीको कुशल हटाउनु महत्त्वपूर्ण छ। खराब गर्मी अपव्ययले शीतलन दक्षता कम गर्छ र प्रणालीलाई अधिक तताउन सक्छ।
दोहोरिएको तताउने र शीतलन चक्रले सोल्डर जोइन्टहरू र अर्धचालक सामग्रीहरूमा मेकानिकल तनाव सिर्जना गर्न सक्छ।
माइक्रो थर्मोइलेक्ट्रिक कूलरहरू सधैं ठूला शीतलन भारहरूको लागि कम्प्रेसर-आधारित प्रणालीहरू जत्तिकै ऊर्जा-कुशल हुँदैनन्। उचित प्रणाली अनुकूलन आवश्यक छ।
उन्नत थर्मल सिमुलेशन र सावधान एसेम्बली डिजाइनले दीर्घकालीन विश्वसनीयता सुधार गर्दा यी जोखिमहरूलाई कम गर्न मद्दत गर्दछ।
थर्मोइलेक्ट्रिक शीतलन सभाहरूको दक्षता र स्थायित्वमा सामग्री चयनले प्रमुख भूमिका खेल्छ।
| सामग्री | उद्देश्य |
|---|---|
| बिस्मथ टेलुराइड | उच्च थर्मोइलेक्ट्रिक दक्षता |
| एल्युमिनियम नाइट्राइड | उत्कृष्ट थर्मल चालकता र इन्सुलेशन |
| तामा | कुशल गर्मी स्थानान्तरण |
| सिरेमिक सब्सट्रेट्स | विद्युतीय इन्सुलेशन र संरचनात्मक स्थिरता |
| ग्रेफाइट थर्मल प्याड | परिष्कृत इन्टरफेस ताप प्रवाह |
आधुनिक सामग्री ईन्जिनियरिङ्ले शीतलन दक्षता, लघुकरण क्षमता, र दीर्घकालीन स्थायित्व सुधार गर्न जारी राख्छ।
| सुविधा | माइक्रो थर्मोइलेक्ट्रिक कूलिंग | परम्परागत कम्प्रेसर कूलिंग |
|---|---|---|
| कोलाहल | मौन | मेकानिकल शोर उपस्थित |
| कम्पन | कुनै पनि छैन | सम्भावित कम्पन |
| साइज | कम्प्याक्ट | ठूला प्रणालीहरू |
| परिशुद्धता | धेरै उच्च | मध्यम |
| मर्मतसम्भार | कम | उच्च |
| फ्रिज | आवश्यक छैन | आवश्यक छ |
कम्प्याक्ट, उच्च परिशुद्धता प्रणालीहरूको लागि, थर्मोइलेक्ट्रिक एसेम्ब्लीहरूले प्रायः थोरै ठूलो मात्रामा शीतलन दक्षताको बावजुद उत्कृष्ट प्रदर्शन प्रदान गर्दछ।
माइक्रो-थर्मोइलेक्ट्रिक कूलिङ एसेम्बलीहरूको भविष्य सानो इलेक्ट्रोनिक्स, कृत्रिम बुद्धिमत्ता प्रणाली, एयरोस्पेस इन्स्ट्रुमेन्टेसन, र अर्को पुस्ताको अप्टिकल कम्युनिकेशन टेक्नोलोजीहरूमा भएको प्रगतिसँग जोडिएको छ।
उदीयमान प्रवृत्तिहरू समावेश छन्:
परिशुद्धता इलेक्ट्रोनिक्स विकसित हुँदै जाँदा, थर्मल स्थिरता आवश्यकताहरू अझ बढी माग हुँदै जानेछन्, उन्नत माइक्रो-थर्मोइलेक्ट्रिक असेंबलीहरूको महत्त्व बढाउँदै।
हो। प्रणालीको डिजाइन र थर्मल लोडमा निर्भर गर्दै, धेरै थर्मोइलेक्ट्रिक असेंबलीहरूले ० डिग्री सेल्सियसभन्दा कम तापक्रम हासिल गर्न सक्छन्।
हो। किनभने तिनीहरूमा कुनै चल्ने भागहरू छैनन्, तिनीहरू प्रायः न्यूनतम मर्मतका साथ उत्कृष्ट दीर्घकालीन विश्वसनीयता प्रदान गर्छन्।
मेडिकल इमेजिङ, एयरोस्पेस, फोटोनिक्स, दूरसंचार, औद्योगिक स्वचालन, र वैज्ञानिक उपकरणहरू सबै सटीक थर्मोइलेक्ट्रिक कूलिंगमा धेरै निर्भर छन्।
बिल्कुल। धेरै निर्माताहरूले विशेष थर्मल भार, आयाम, वातावरणीय अवस्था, र एकीकरण आवश्यकताहरूको लागि अनुकूलित अनुकूलन कूलिंग एसेम्बलीहरू प्रदान गर्छन्।
तातो सिंकको प्रदर्शन अत्यन्त महत्त्वपूर्ण छ किनभने अकुशल गर्मी अपव्ययले नाटकीय रूपमा शीतलन दक्षता र समग्र प्रणाली स्थिरतालाई कम गर्न सक्छ।
माइक्रो-थर्मोइलेक्ट्रिक कूलरहरूका साथ एसेम्बलहरू आधुनिक सटीक इलेक्ट्रोनिक्स र थर्मल व्यवस्थापन प्रणालीहरूको लागि अपरिहार्य प्रविधि भएको छ। तिनीहरूको कम्प्याक्ट संरचना, कम्पन-मुक्त सञ्चालन, सही तापक्रम नियमन, र लामो परिचालन आयुले तिनीहरूलाई धेरै उद्योगहरूमा अनुप्रयोगहरूको मागको लागि आदर्श बनाउँछ।
टेक्नोलोजी उच्च एकीकरण घनत्व र अधिक थर्मल संवेदनशीलता तिर अगाडि बढ्दै जाँदा, व्यावसायिक रूपमा इन्जिनियर गरिएको थर्मोइलेक्ट्रिक कूलिङ एसेम्बलीहरूले प्रदर्शन स्थिरता र उपकरणको विश्वसनीयता कायम राख्न अझ महत्त्वपूर्ण भूमिका खेल्नेछ।
