X-Meritan एक अग्रणी चीन गुणस्तर ATC-M1 टेम्प कन्ट्रोलर हो जुन छोटो-साइकल PID र माइक्रो वस्तु आपूर्तिकर्ताको लागि डिजाइन गरिएको छ। DFB लेजरहरू जस्ता लघु अप्टिकल उपकरणहरू समावेश गर्ने इन्जिनियरिङ चुनौतिहरूलाई अत्यन्त सीमित ठाउँहरूमा सटीक थर्मल नियमन आवश्यक पर्दछ। हाम्रो चीन-आधारित सुविधामा यी विशेष नियन्त्रकहरू निर्माण गरेर, X-Meritan ले विश्वव्यापी विकासकर्ताहरूलाई द्रुत-प्रतिक्रिया नियन्त्रण वास्तुकलाको साथ अल्ट्रा-कम्प्याक्ट आयामहरूलाई सन्तुलन गर्ने उच्च-प्रदर्शन समाधान प्रदान गर्दछ।

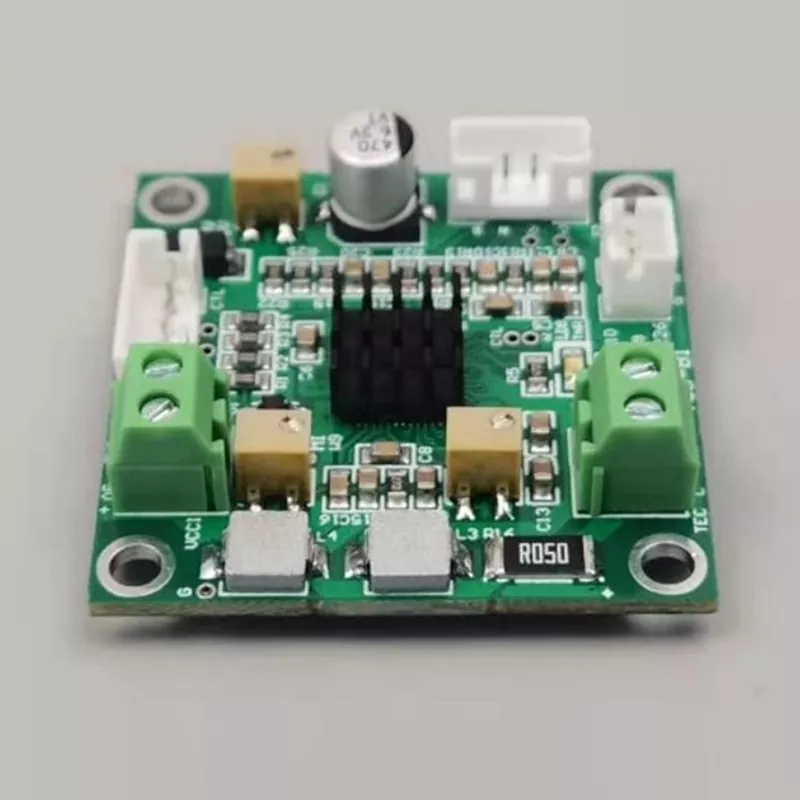

गुणस्तर ATC-M1 टेम्प कन्ट्रोलर छोटो-साइकल PID संग र X-Meritan बाट निर्मित माइक्रो वस्तुहरूको लागि डिजाइन गरिएको एक फ्ल्यागशिप थर्मल व्यवस्थापन मोड्युल TO-CAN प्याकेजहरू र माइक्रो-इलेक्ट्रोनिक सम्मेलनहरूको लागि अनुकूलित छ। यो नियन्त्रकले तात्कालिक सुधारहरू प्रदान गर्न विशेष छोटो-साइकल PID एल्गोरिथ्म प्रयोग गर्दछ, यो सुनिश्चित गर्दै कि बाह्य उतार-चढावहरूको बावजुद माइक्रो-स्केल थर्मल जनहरू स्थिर रहन्छ। एक समर्पित निर्माताको रूपमा, X-Meritan ले ATC-M1 लाई प्रणालीहरूमा सहज रूपमा एकीकृत गर्न इन्जिनियर गरेको छ जहाँ आन्तरिक अन्तरिक्ष एक महत्वपूर्ण बाधा हो, परम्परागत नियन्त्रकहरूको पदचिह्न बिना औद्योगिक-ग्रेड शुद्धता प्रदान गर्दै।
| प्यारामिटर | प्राविधिक आवश्यकता / मूल्य |
| उत्पादनको नाम | तापमान नियन्त्रण प्यानल |
| मोडेल नम्बर | ATC-M1 |
| बोर्ड आपूर्ति भोल्टेज (DC) | 3.0V - 5.0V |
| आउटपुट दक्षता | लगभग ८०% |
| TEC अधिकतम भोल्टेज | 4.3V (5V आपूर्तिमा) / 2.5V (3.3V आपूर्तिमा) |
| TEC अधिकतम वर्तमान | 2.5A |
| तापमान सेन्सर प्रकार | 10K NTC |
| तापमान नियन्त्रण स्थिरता | ०.००१ डिग्री सेल्सियस |
| तापमान सेटिङ विधि | पोटेन्टियोमीटर वा एनालग इनपुट |
| पूर्वनिर्धारित तापमान नियन्त्रण दायरा | +10 देखि +40 डिग्री सेल्सियस |
| कारखाना पूर्वनिर्धारित तापमान सेट | 25 डिग्री सेल्सियस |
| कारखाना पूर्वनिर्धारित अधिकतम आउटपुट भोल्टेज | 2.0V |
| कारखाना पूर्वनिर्धारित अधिकतम आउटपुट वर्तमान | 1.0A |
| समायोजन विधि | W9 पोटेन्टियोमिटर |
| सञ्चालन तापमान दायरा | -40 देखि +45 डिग्री सेल्सियस |
| आयाम (L x W) | 34mm x 20mm |
| कुल उचाइ | १५.५ मिमी |
| पिन उचाइ | ५.५ मिमी |
छोटो साइकल PID एल्गोरिथ्म
नियन्त्रकले कम थर्मल जडताका साथ माइक्रो वस्तुहरूका लागि डिजाइन गरिएको एक अनुकूलित प्रतिक्रिया लुप सुविधा दिन्छ, द्रुत स्थिरता र उच्च आवृत्ति सुधारात्मक प्रतिक्रियाहरू प्रदान गर्दछ।
चरम अन्तरिक्ष बचत डिजाइन
उच्च-घनत्व एकीकरणको लागि ईन्जिनियर गरिएको, ATC-M1 लघु अप्टिकल उपकरणहरू र सेन्सर आवासहरूको कडा आन्तरिक गुहाहरूमा फिट हुन्छ।
सिमलेस TO-CAN एकीकरण
विशेष रूपमा DFB लेजरहरू र TO-CAN प्याकेजहरू एकीकृत कूलरहरू र प्रोबहरू प्रबन्ध गर्न डिजाइन गरिएको, सही तरंगदैर्ध्य स्थिरीकरण सुनिश्चित गर्दै।
उच्च दक्षता थर्मल आउटपुट
यसको सानो आकारको बावजुद, ATC-M1 ले माइक्रो-कूलरहरूलाई निरन्तर शक्ति प्रदान गर्दछ, संवेदनशील अर्धचालक जंक्शनहरूको लागि स्थिर थर्मल वातावरण कायम राख्छ।
औद्योगिक-ग्रेड विश्वसनीयता
हाम्रो ISO-अनुरूप कारखानामा निर्मित, प्रत्येक एकाइले दूरसञ्चार र एयरोस्पेस सेन्सिङको माग गरिएको वातावरणलाई सामना गर्न सक्छ भनी सुनिश्चित गर्नको लागि कठोर परीक्षणहरू गरिन्छ।
हाम्रो ATC-M1 टेम्प कन्ट्रोलर छोटो-साइकल PID भएको र माइक्रो वस्तुहरूको लागि डिजाइन गरिएको अब निम्न क्षेत्रहरूमा व्यापक रूपमा प्रयोग गरिन्छ:
DFB लेजर डायोड स्थिरीकरण: ATC-M1 ले उच्च-गति अप्टिकल फाइबर संचार मोड्युलहरूमा फ्रिक्वेन्सी बहाव रोक्न आवश्यक सटीक, छोटो-चक्र प्रतिक्रिया प्रदान गर्दछ।
TO-CAN प्याकेज थर्मल व्यवस्थापन: सीमित थर्मल द्रव्यमानको साथ लघु TO-प्रकार धातु क्यानहरूमा राखिएको सेमीकन्डक्टर कम्पोनेन्टहरू चिसो र निगरानीको लागि आदर्श।
माइक्रो-अप्टिकल सेन्सिङ: चट्टान-स्थिर सञ्चालन तापमान कायम गरेर कम्प्याक्ट इन्फ्रारेड सेन्सर र आणविक डिटेक्टरहरूको शुद्धता सुनिश्चित गर्दछ।
Q: किन "छोटो-साइकल PID" छोटो-साइकल PID भएको ATC-M1 टेम्प कन्ट्रोलरको लागि महत्त्वपूर्ण छ र माइक्रो वस्तुहरूको लागि डिजाइन गरिएको छ?
A: माइक्रो वस्तुहरू ठूला प्रणालीहरू भन्दा धेरै छिटो तातो र चिसो हुन्छ। छोटो-चक्र PID ले नियन्त्रकलाई उच्च आवृत्तिमा यसको आउटपुट अपडेट गर्न अनुमति दिन्छ, तापक्रम "ओभरशूट" लाई रोक्न जुन प्रायः मानक औद्योगिक नियन्त्रकहरूसँग हुन्छ।
प्रश्न: के ATC-M1 अवस्थित लघु अप्टिकल प्रणालीहरूमा फिट हुन सक्छ?
A: हो। ATC-M1 टेम्प कन्ट्रोलर छोटो-साइकल PID भएको र माइक्रो वस्तुहरूको लागि डिजाइन गरिएको हाम्रो सबैभन्दा कम्प्याक्ट डिजाइनहरू मध्ये एक हो, विशेष गरी प्रणालीहरूको लागि सिर्जना गरिएको हो जहाँ अन्तरिक्ष एक महत्वपूर्ण अवरोध हो, जस्तै एकीकृत फोटोनिक्स र पोर्टेबल डायग्नोस्टिक उपकरणहरू।
Q: X-Meritan ले प्रारम्भिक प्रणाली एकीकरणको लागि प्राविधिक सहायता प्रदान गर्दछ?
A: बिल्कुल। हाम्रो विशेषज्ञहरूको टोली छिटो र प्रभावकारी समाधानहरू प्रदान गर्नको लागि हातमा छ, ATC-M1 ले तपाईंको विशिष्ट हार्डवेयर डिजाइन भित्र इष्टतम प्रदर्शन गर्दछ भन्ने सुनिश्चित गर्न व्यापक बिक्री पछि समर्थन प्रदान गर्दै।
1. व्यापारीहरूको विपरीत, X-Meritan चीनमा आफ्नै विशेष कारखाना सञ्चालन गर्दछ। हामी ATC-M1 मा प्रत्येक कम्पोनेन्टको पूर्ण ट्रेसेबिलिटी कायम राख्छौं, PCB लेभल माथिबाट प्रत्येक एकाइमा औद्योगिक-ग्रेडको विश्वसनीयता निर्माण गरिएको सुनिश्चित गर्दै।
2. हामी बोर्डहरू मात्र बेच्दैनौं; हाम्रो टोलीले DFB लेजर र TO-CAN एकीकरण परियोजनाहरूमा प्रत्यक्ष रूपमा काम गरेका अनुप्रयोग इन्जिनियरहरू समावेश गर्दछ। हामी तपाईंको माइक्रो-वस्तुहरूको लागि थर्मल प्रतिरोध मिलान र PID प्यारामिटर पूर्व-सेटिङमा विशेष सल्लाह प्रदान गर्दछौं।
3. हाम्रा नियन्त्रकहरू अप्टिकल फाइबर कम्युनिकेसन र मेडिकल डायग्नोस्टिक्स लगायत उच्च-स्टेक वातावरणहरूमा तैनाथ गरिएका छन्, जहाँ ०.१ डिग्री सेल्सियसको बहावले प्रणाली असफल हुन सक्छ।
4. हामी माइक्रो-इलेक्ट्रोनिक उपकरणहरूको लागि R&D को द्रुत-गति प्रकृति बुझ्छौं। विस्तृत प्राविधिक डेटा पानाहरू द्वारा समर्थित, तपाईंको तत्काल परीक्षण र प्रमाणिकरण आवश्यकताहरूलाई समर्थन गर्न हामी ATC-M1 को लागि तयार-टु-शिप स्टक राख्छौं।
5. वर्षौंको उत्पादन र सहकार्यको अनुभवको साथ, X-Meritan ले सबै उत्पादनहरूले विश्व बजारका लागि आवश्यक औद्योगिक मापदण्डहरू पूरा गरेको सुनिश्चित गर्दछ, जसले अन्तर्राष्ट्रिय उत्पादकहरूलाई भरपर्दो आपूर्ति श्रृंखला उपलब्ध गराउँछ।
